После чистовой отделки неудачное место роутера превращается в удлинители, кабель вдоль плинтуса и слабый Wi-Fi в дальней комнате. Большую часть этих проблем решает короткий план разводки интернета до ремонта квартиры — ещё до штукатурки, потолков и встроенной мебели.
Ниже — маршрут от точки ввода до розеток, телевизоров и рабочих мест. Он не заменяет проект электрики и обследование провайдера, но помогает собственнику, дизайнеру и электрику говорить об одной схеме и оставлять доступ к обслуживанию.
Сначала проверьте дом и точку ввода
До закупки кабеля выясните, доступно ли подключение в доме, где расположен этажный узел и каким маршрутом линия может попасть в квартиру. Заявка не всегда означает, что монтаж возможен в любой выбранной точке: учитываются общедомовая инфраструктура, доступ в технические зоны и допустимый проход через стены.
Для многоквартирного дома полезно начать с проверки возможности подключения. Согласуйте с провайдером место, где заканчивается его линия и начинается домашняя разводка. Если технология использует активное или оптическое оборудование в квартире, предусмотрите питание, вентиляцию и доступ для замены.
-
Сфотографировать предполагаемую точку ввода и ближайшие коммуникации.
-
Проверить, можно ли проложить отдельную трубу или канал без резких изгибов.
-
Не замуровывать соединения и активное оборудование.
-
Отделить слаботочные трассы от силовых по правилам проекта.

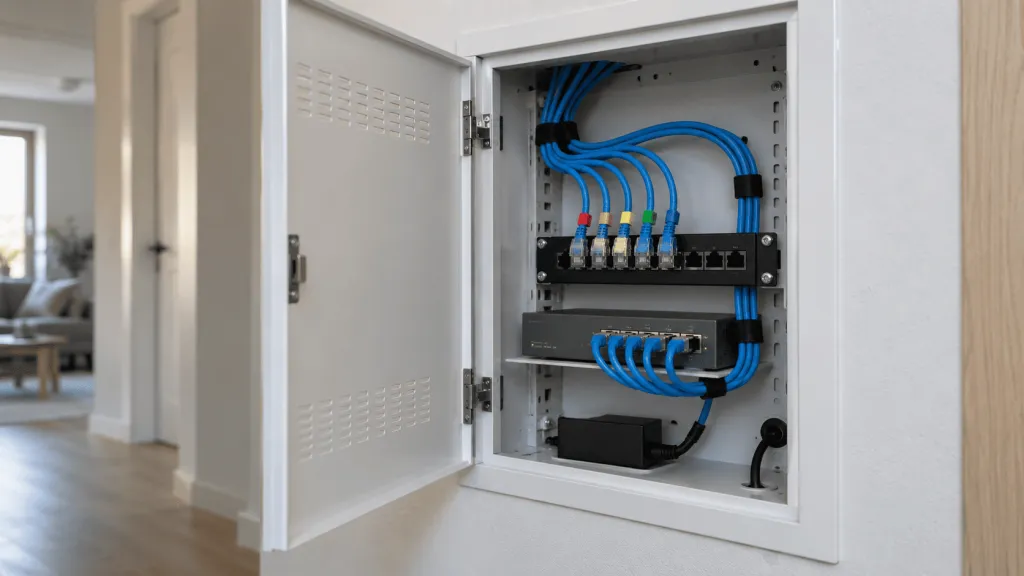

Слаботочный щит: распределение, а не тайник для роутера
Слаботочный щит удобен как точка, где сходятся кабели комнат, размещаются патч-панель, небольшое оборудование и маркировка. Но металлический закрытый шкаф у входной двери часто плохо подходит для единственного Wi-Fi-роутера: сигнал ослабляется, а до дальних комнат остаётся несколько стен.
Если часть оборудования должна стоять в щите, заранее рассчитайте размеры, питание, вентиляцию и радиус изгиба кабелей. Оставьте съёмную панель и запас длины для обслуживания. Розетку питания не размещают так, чтобы блоки закрывали доступ к коммутации или перегревались в плотной укладке.
Практичная схема разделяет функции: щит отвечает за ввод и проводное распределение, а точки Wi-Fi располагаются там, где обеспечивают покрытие. Иногда эти функции совмещаются, но решение принимают по планировке, материалам стен и мебели.
Предусмотрите маркировку не только кабелей, но и розеток, портов и блоков питания. Через несколько лет владелец должен понять схему без вскрытия стен и звонка первому монтажнику. Внутри щита оставляют краткую легенду, а полную исполнительную схему хранят вместе с документами на квартиру.
Кабельная звезда по комнатам
Для стационарных устройств надёжна схема, в которой отдельные кабели идут от центральной точки к каждой розетке. Последовательное соединение интернет-розеток, привычное по аналогии с электричеством, для обычной Ethernet-сети не подходит. Каждая линия должна быть подписана с двух концов и доступна для тестирования.

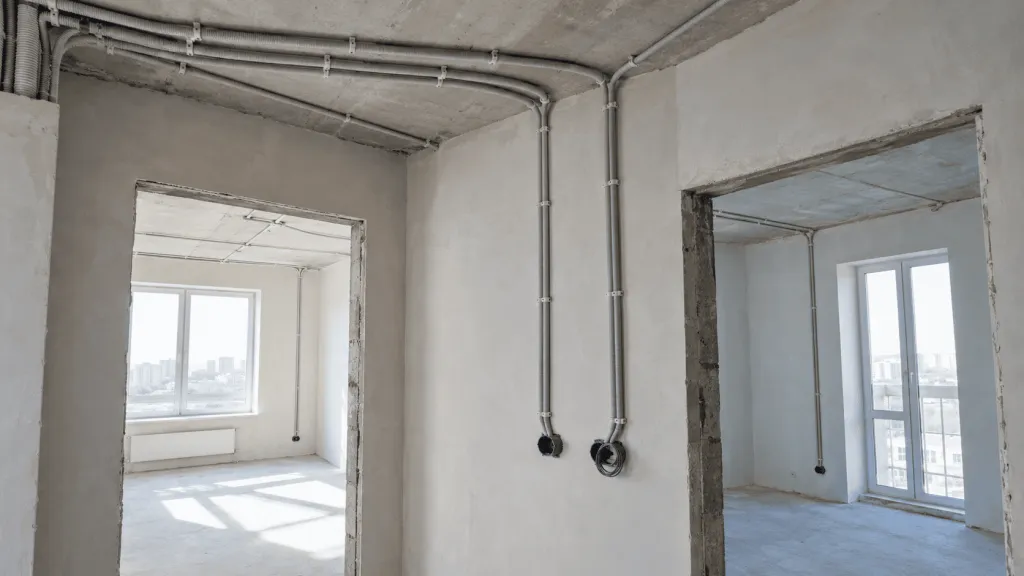

Категорию кабеля, способ прокладки и допустимую длину определяют проектом и выбранным оборудованием. Важно использовать цельный кабель постоянной линии, не оставлять скрытых скруток и не прижимать его отделочными элементами. В гофре или трубе оставляют протяжку и радиус, который позволит заменить линию без вскрытия стены.
|
Зона |
Что предусмотреть |
Почему |
|---|---|---|
|
Рабочее место |
Одна или несколько сетевых линий и питание |
Ноутбук, док-станция, IP-телефон, запас |
|
Телевизор |
Сеть, питание, место приставки |
Стабильное видео без зависимости от Wi-Fi |
|
Точка Wi-Fi |
Кабель и подходящее питание |
Правильное положение относительно комнат |
|
Слаботочный щит |
Ввод, коммутация, запас и маркировка |
Обслуживание без демонтажа отделки |
|
Лоджия или кабинет |
Резервная линия |
Будущее изменение сценария помещения |
Где разместить роутер и точки Wi-Fi
Нарисуйте на плане места, где реально будут проходить видеозвонки, смотреться видео и использоваться мобильные устройства. Роутер не должен оказаться за холодильником, внутри шкафа-купе, возле большого зеркала или в нише под потолком без доступа. Его размещают открыто, с возможностью перезапуска и замены кабелей.
В вытянутой квартире или при капитальных стенах одной точки может быть недостаточно. Предусмотрите кабель к дополнительной точке доступа вместо надежды на беспроводной повторитель в случайной розетке. Точное количество определяют после оценки планировки и, при возможности, обследования; любые расчёты до установки остаются предварительными.
Не забудьте, что мебель меняет радиосреду. Кухонный гарнитур, встроенный шкаф и большое зеркало могут появиться после того, как электрик уже закрыл трассы. Финальную схему нужно наложить на план мебели, а не только на архитектурный план.
Телевизор, рабочее место и умный дом
Для зоны телевизора заранее решите, будет ли использоваться Smart TV, приставка, игровая консоль и дополнительный медиаплеер. Даже если устройства поддерживают Wi-Fi, проводные линии дают предсказуемую основу и освобождают эфир. Возможности цифрового телевидения и требования конкретной приставки уточняйте до монтажа розеток.
Рабочее место требует не только одной интернет-розетки. Учитывайте док-станцию, стационарный компьютер, IP-телефон, сетевой принтер и резерв. В зоне умного дома спросите интегратора, какие контроллеры используют проводное подключение и питание, где будут размещены шлюзы и нужен ли отдельный сегмент сети.
Не выводите все розетки точно за центром будущего телевизора: там может быть кронштейн. Координаты согласуют по чертежу мебели и оборудования, оставляя доступ к разъёмам и вентиляции.
Запас на изменения после ремонта
Семейные сценарии меняются: детская становится кабинетом, появляется второй телевизор или система видеонаблюдения. Дешевле предусмотреть несколько пустых труб и резервных кабелей до отделки, чем вскрывать стену позже. Резерв не означает прокладывать сеть в каждую точку без плана; он нужен там, где изменение назначения комнаты вероятно.
Храните исполнительную схему с номерами линий, фотографиями до зашивки и результатами теста. Укажите, где проходят трубы и на какой высоте находятся скрытые коробки. Это защищает кабели при последующем сверлении и упрощает диагностику.
Перед передачей задания электрику разделите ответственность: кто выбирает кабель и розетки, кто выполняет оконцевание, кто тестирует линии и кто подключает оборудование провайдера. Формулировка «сделать интернет» слишком расплывчата. В смете и плане должны отдельно появиться трассы, точки, коммутация, питание и проверка.
Приёмка слаботочной подготовки
-
Сверить фактические маршруты и розетки с согласованным планом комнат и мебели.
-
Проверить маркировку каждой линии с двух сторон.
-
Убедиться, что скрытых соединений нет, а радиусы изгиба и крепление выглядят аккуратно.
-
Протестировать линии подходящим прибором и сохранить результаты.
-
Проверить питание, вентиляцию и доступ в слаботочном щите.
-
Сфотографировать трассы до окончательного закрытия стен и потолков.
После приёмки можно уточнить схему подключения и оборудования на странице домашнего интернета Skytelecom. Чем раньше провайдер увидит план и адрес, тем меньше риск, что готовая разводка не совпадёт с реальной точкой ввода.
Типичные ошибки
-
Замуровывать соединения, разъёмы и активное оборудование без доступа.
-
Ставить единственный Wi-Fi-роутер в закрытый металлический щит у входа.
-
Прокладывать слаботочный кабель без согласования с силовым проектом.
-
Не подписывать линии и не сохранять фотографии трасс до отделки.
-
Размещать розетки без плана мебели, кронштейнов и реальных устройств.
FAQ
Нужно ли тянуть кабель к каждому телевизору?
Для стационарной зоны это обычно полезно: проводное подключение предсказуемее и разгружает Wi-Fi. Итог зависит от оборудования и сценария.
Можно ли оставить роутер в слаботочном щите?
Можно только если покрытие подтверждено и корпус щита не мешает сигналу. Часто лучше вынести Wi-Fi-точку в жилую зону, а в щите оставить коммутацию.
Сколько интернет-розеток нужно у рабочего стола?
Считайте реальные устройства и добавьте разумный резерв. Иногда одной линии со свитчем достаточно, но отдельные линии проще диагностировать и масштабировать.
Когда обращаться к провайдеру — до или после ремонта?
До чистовой отделки. Нужно подтвердить доступность услуги, маршрут ввода и требования к домашней части сети.
Можно ли проложить оптику самостоятельно?
Тип и границу линии согласуют с провайдером. Оптический кабель чувствителен к изгибам и соединениям, поэтому трассу готовят по его требованиям.
Вывод
Хорошая разводка интернета начинается с точки ввода и заканчивается реальными сценариями в каждой комнате. Центральная коммутация, отдельные линии, доступное оборудование и продуманное размещение Wi-Fi позволяют менять технику без нового ремонта.
До начала отделки подготовьте план квартиры с мебелью, рабочими зонами и телевизорами и согласуйте возможность подключения по адресу. Проверить адрес до начала ремонта
